Описание
Гибкие ТЭНы предназначены для нагрева контактным способом различных частей технологического оборудования. Отличается простотой обслуживания и монтажа, обладает высокой удельной мощностью при минимальных габаритных размерах, что делает данный вид нагревателя незаменимым при нагреве литьевых форм горячеканальных систем и пресс-форм.
Нагревательный элемент бывает как круглого, так и квадрантного сечения, в зависимости от геометрии паза. Гибкий ТЭН легко изгибается во всех трех измерениях с минимальным радиусом гибки.
Технические характеристики
| Характеристики | Значение |
|---|---|
| Нагреватели с круглым сечением | ø 6,5 мм, 8,5 мм |
| Нагреватели с квадратным сечением | 6х6 мм, 8х8 мм |
| Длина | от 300 мм до 1250 мм |
| Максимальная температура | +700 ºС |
| Напряжение питания | 220/230 В |
Особенности
- высокая удельная мощность при минимальных габаритных размерах нагревателя
- различные варианты изоляции контактного вывода и типов подключения (по умолчанию шпилька с резьбой М4)
- простота обслуживания и удобный монтаж
- легко изгибается во всех трех измерениях
- возможна установка встроенной термопары (под заказ)
- длительный срок эксплуатации даже при максимальных механических нагрузках
Таблица стандартных типоразмеров и мощностей
| Длина | Мощность, Вт | |
|---|---|---|
| ø 6,5мм | ø 8,5мм | |
| 300 | 450 | 650 |
| 350 | 450 | 750 |
| 400 | 500 | 900 |
| 450 | 600 | 1050 |
| 500 | 700 | 1100 |
| 550 | 750 | 1250 |
| 600 | 850 | 1400 |
| 650 | 900 | 1550 |
| 700 | 1000 | 1700 |
| 750 | 1050 | 1850 |
| 800 | 1200 | 2000 |
| 850 | 1250 | 2150 |
| 900 | 1300 | 2300 |
| 950 | 1350 | 2450 |
| 1000 | 1400 | 2600 |
| 1050 | 1450 | 2650 |
| 1100 | 1500 | 2700 |
| 1150 | 1550 | 2750 |
| 1200 | 1600 | 2800 |
| 1250 | 1900 | 2850 |
Схема

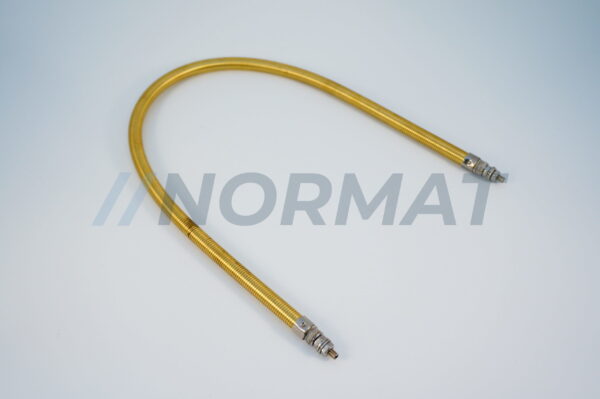

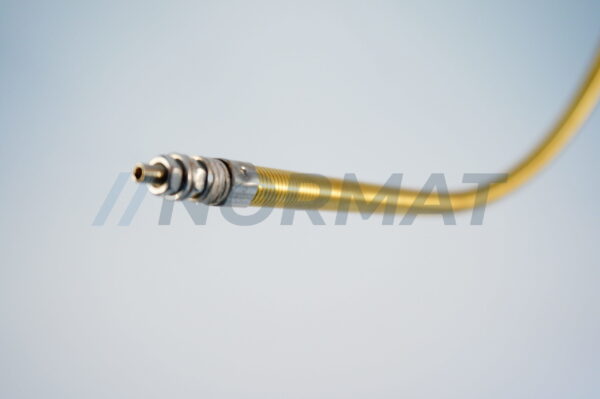

Фото продукции
Гарантия
